發布時間：2025-06-18 10:46:51 責任編輯：漢思新材料閱讀：176

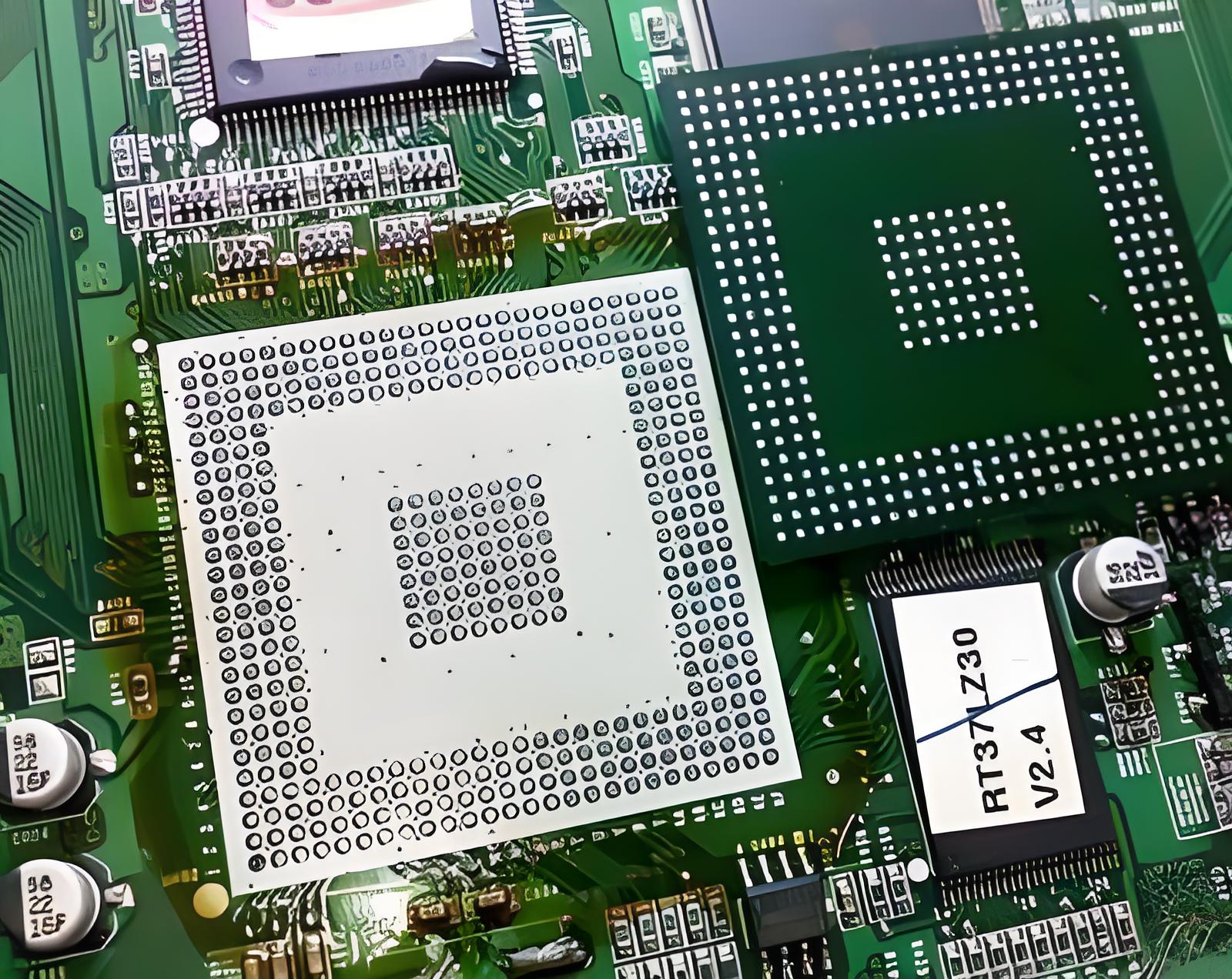

底部填充膠（Underfill）在電子封裝中（特別是BGA、CSP等封裝）應用廣泛，主要作用是提高焊點的機械強度和可靠性，尤其是在應對熱循環、機械沖擊和振動時。然而，有的產品可能需要進行返修（如更換單個芯片或修復下方焊點）對于沒有經驗的新手返修也是個難題，以下是具體原因分析及相應的解決方案：
一、返修困難原因分析
材料特性導致的高粘結強度
底部填充膠固化后形成高強度、高模量的環氧樹脂結構，其粘結力遠超焊點強度。例如，環氧樹脂的剪切強度可達20-30MPa，而BGA焊點剪切強度通常為5-10MPa。這種強度差異導致返修時需破壞焊點才能分離元件，顯著增加返修難度。
熱應力對元件和PCB的損傷風險
返修需加熱至200-300℃以軟化膠體，但高溫可能導致：
元件損傷：芯片熱膨脹系數（CTE）與PCB差異大（如硅芯片CTE為2.5ppm/℃，FR-4 PCB為17ppm/℃），高溫下易產生應力裂紋。
焊盤脫落：PCB焊盤銅箔與基材間的附著力在高溫下降低，可能導致焊盤剝離。
PCB變形：高溫可能引發PCB翹曲，影響后續組裝精度。
膠體殘留對二次組裝的影響
返修后殘留的膠體可能：
污染焊盤：阻礙新焊料潤濕，導致虛焊或短路。
影響點膠效果：殘留膠體可能堵塞點膠針頭或改變膠體流動路徑，降低填充質量。
二、解決方案
選用可返修型底部填充膠
優先選擇具有以下特性的膠體：
低溫可逆固化：如采用潛伏性固化劑，可通過特定溫度（如150℃以下）實現膠體軟化。
低粘度、易清除：粘度低于5000cPs的膠體更易通過機械或化學方法去除。
與焊料兼容：避免返修時膠體與焊料發生化學反應，導致焊點強度下降。
優化返修工藝參數
階梯式加熱：采用紅外加熱或熱風槍，分階段升溫（如100℃→150℃→200℃），減少熱沖擊。
局部加熱：使用小型加熱頭或激光加熱，僅對目標區域升溫，降低對周邊元件的影響。
機械輔助分離：在膠體軟化后，使用專用工具（如微型鏟刀或吸盤）輔助分離元件，減少焊點受力。
殘留膠體清除技術
化學溶解：使用專用清洗劑（如含N-甲基吡咯烷酮的溶劑）浸泡，溶解環氧樹脂。
等離子清洗：通過低溫等離子體轟擊，去除有機殘留物，同時不損傷PCB表面。
機械研磨：采用微磨頭或激光燒蝕，精確去除殘留膠體，但需避免損傷焊盤。
返修后質量驗證
外觀檢查：使用顯微鏡確認焊盤無殘留、無損傷。
電氣測試：通過飛針測試或ICT檢測焊點連通性。
可靠性測試：進行溫度循環（-40℃~125℃，1000次）或跌落測試（1.5m，6面各3次），驗證返修后產品的可靠性。
三、預防性措施
設計階段優化：在PCB布局時預留返修空間，避免元件密集排列。
工藝控制：嚴格管控點膠量（如±5%精度），減少膠體溢出。
培訓與認證：對操作人員進行返修技能培訓，并通過模擬返修考核。
請填寫您的需求，我們將盡快聯系您
