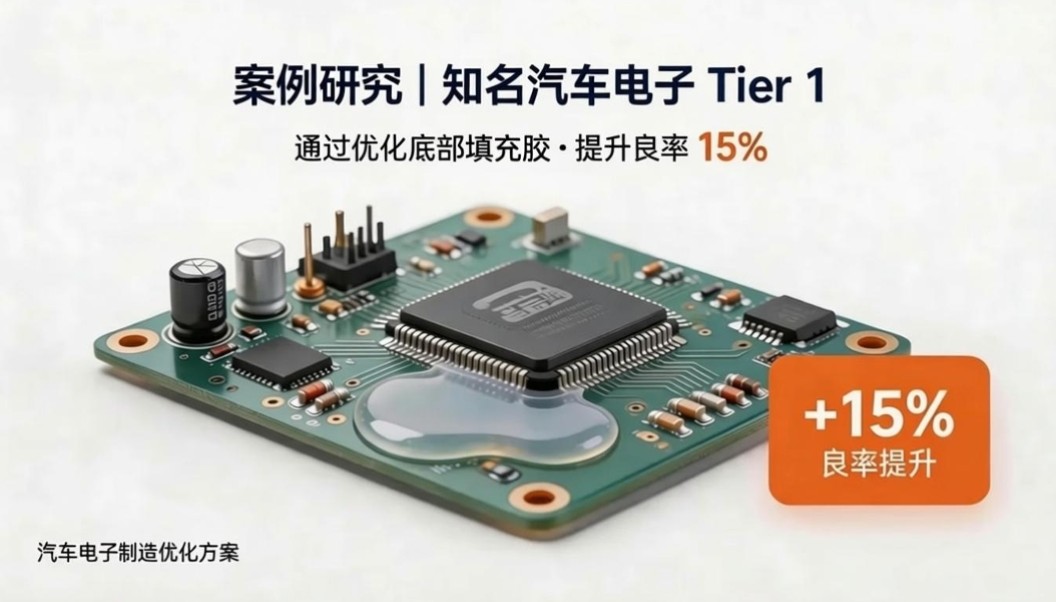

案例研究 | 某知名汽車電子 Tier 1 如何通過優化底部填充膠提升良率 15%
背景：汽車電子級封裝的“零缺陷”挑戰
隨著電動汽車（EV）和自動駕駛技術的普及，汽車電子模塊正面臨著前所未有的可靠性要求。對于一家全球領先的汽車電子 Tier 1 供應商而言，其核心動力控制單元（PCU）中的 BGA 封裝芯片在早期的熱循環測試中遭遇了瓶頸。
* 應用場景：電動汽車動力控制單元（工作溫度范圍：-40°C 至 125°C）。
* 面臨痛點：在熱循環測試中，產品在 800 次循環后出現焊點開裂，導致整體良率僅為 85%，無法滿足汽車電子級“零缺陷”的量產要求。
* 原有方案：使用一款通用型環氧系底部填充膠，雖然成本較低，但在極端溫差下的應力緩沖能力不足。
挑戰：如何在保證可靠性的同時控制成本？
客戶面臨的不僅僅是技術問題，更是商業決策的平衡：
1. 可靠性壓力：必須通過 1000 次以上的嚴苛熱循環測試。
2. 工藝兼容性：新材料不能大幅改變現有的點膠（Dispensing）和固化工藝，以免影響產線效率。
3. 成本考量：雖然愿意為高質量付費，但總擁有成本（TCO）必須在可控范圍內。
解決方案：引入低應力、高韌性專用底部填充膠
我們的應用工程師團隊與客戶緊密合作，通過以下步驟提供了定制化解決方案：
1. 深度失效分析 (FA)
通過 SEM 和切片分析，我們發現失效主要發生在焊球與基板焊盤的 IMC 界面。根本原因是原有下填膠的 CTE（熱膨脹系數）過高，且在低溫下模量過大，無法有效吸收硅芯片與有機基板之間的位移差。
2. 材料選型優化
我們推薦了專為汽車電子應用設計的 漢思HS700系列底部填充膠。該產品的核心優勢包括：
* 超低 CTE：CTE1 < 28 ppm/°C，顯著降低了熱失配應力。
* 高韌性配方：提升了斷裂韌性，有效阻止微裂紋的擴展。
* 優化的流變性能：在保證低粘度的同時，實現了更快的毛細流動速度，適配客戶的高速產線。
3. 工藝參數微調
協助客戶調整了點膠路徑和預熱溫度，將固化時間縮短了 10%，進一步提升了生產效率。
結果：良率躍升與成本節約
經過為期三個月的驗證與試產，該項目取得了顯著成果：
| 關鍵指標 | 改善前 (原有方案) | 改善后 (新方案) | 提升幅度 |
| 熱循環通過率 | 800 次 (失效) | > 1500 次 (無失效) | 壽命延長近 2 倍 |
| 生產良率 | 85% | 99.5% | 提升 14.5% |
| 返修率 | 高 | 極低 | 售后風險大幅降低 |
| 單件綜合成本 | 基準 | 降低 8% | 因良率提升抵消材料溢價 |
為什么選擇漢思新材料？
在這個案例中，我們提供的不僅僅是一瓶膠水，而是一套完整的可靠性解決方案：
1. 專業的失效分析支持：幫助客戶找到問題的根源，而非僅僅更換材料。
2. 認證保障：我們的產品已通過多項國際權威認證。
3. 本地化快速響應：我們的應用工程師團隊能在 24 小時內提供現場技術支持。
結語
在汽車電子邁向更高集成度、更嚴苛環境的今天，底部填充膠的選擇直接關系到產品的最終成敗。不要讓你的封裝可靠性成為短板。
如果你也面臨著類似的良率挑戰或可靠性測試瓶頸，歡迎聯系漢思新材料獲取免費的樣品測試與技術咨詢。
